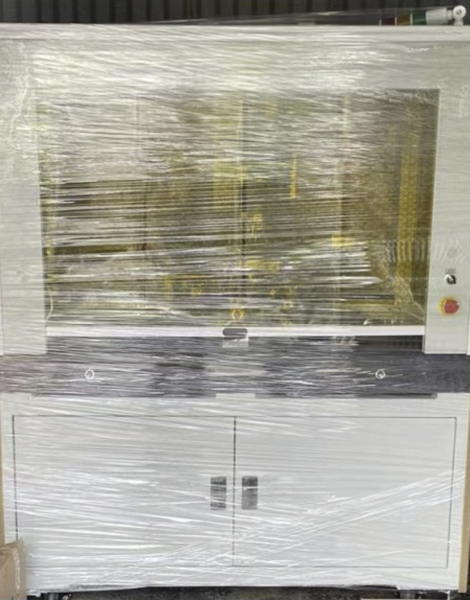

Mux DeMux硅光自动耦合组装设备

发布时间:2023-09-07 09:41:21人气:

1、人工将COM端准直器和通道1,通道4的准直器放置于相应的吸嘴处,然后COM端准直器经过BLOCK之后,与通道1和通道4同时开始耦合,并监控IL 值,IL 合格后,自动点胶并UV固化COM 端准直器、通道1、通道4、准直器,然后人工把通道2、通道3、准直器放置于吸嘴处,再一次同时耦合通道2、通道3、并监控IL 值、IL合格后,自动点胶并UV固化通道2、通道3、准直器;

2、设备耦合模块采用SURUGA(骏河)或者GMT高阶精密直线电动滑台与角度电动滑台,直线电动滑台单向定位精度为5um,重复定位精度为±0.5μm。角度电动滑台单向定位精度为0.03°,重复定位精度为±0.001°;

3、点胶系统采用日本MUSASHI武藏点胶机;

4、设备UPH:5PCS/H,4通道+COM端耦合贴装时间12MIP/PIS。
