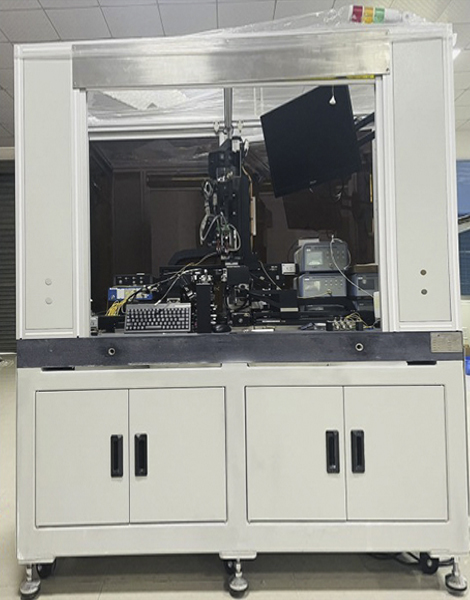

Block&透镜阵列一体化自动耦合组装设备

发布时间:2023-09-07 09:42:36人气:

1、自动吸取透镜阵列组件(LensArray+Prism),COM端准直器和透镜阵列组件一起自动耦合,并同时监控4路光路的IL 在0.7db 以内。数值合格后自动点胶、UV固化COM端准直器和透镜阵列组件;

2、设备具有FFU风机过滤单元,保证耦合环境的洁净度。耦合模块采用骏河或者GMT高阶精密直线电动滑台与角度电动滑台,直线电动滑台单向定位精度为5μm,重复定位精度为±0.5μm。角度电动滑台单向定位精度为0.03°,重复定位精度为士0.003°;

3、视觉系统搭配德国BASLER制造500万像素工业相机,精度为3μm;

4、点胶系统采用日本MUSASHI武藏点胶机;

5、设备UPH:12PCS/H,单颗耦合贴装时间5min/PCS(含UV时间80秒)。
